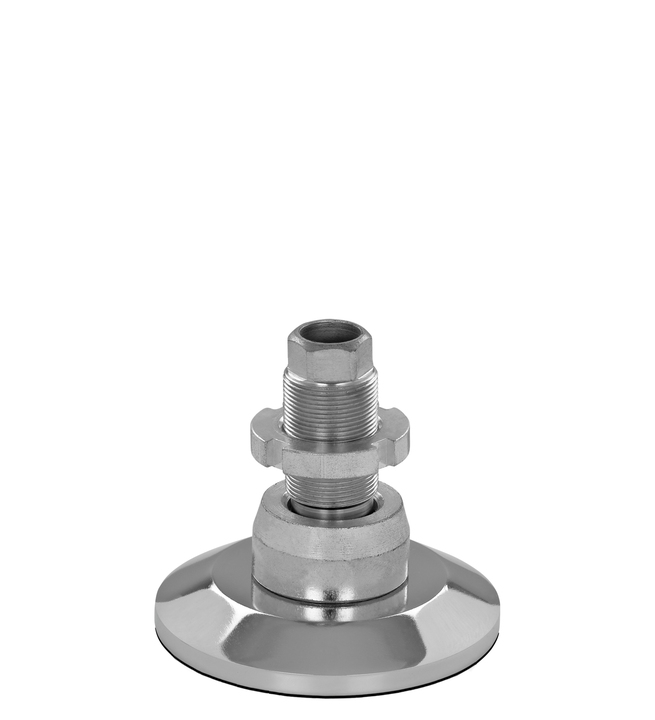

Pie nivelador - pata regulable JCMHD 100C-S6-HSD70

Art.-No.: JCMHD100C-S6-HSD70
Precio por pieza
Plazo de entrega a petición
€48,12 más 19% de IVA.
más gastos de envío y embalaje
  • Placa del pie: Placa de fundición cromada
  • Tornillo hueco: Acero 37-2 galvanizado
  • Plato antideslizante: Elastómero 85° Shore A, espesor 6 mm
  • Tuerca ranurada: acero galvanizado
Las piezas de hierro fundido son más resistentes a la corrosión que el acero. La resistencia a la corrosión del pie nivelador JCMHD 100C-S6-HSD70 aumenta aún más con el cromado. Es un material con buena conductividad térmica, buenas propiedades de amortiguación y buena rigidez debido a su aspereza.

El caucho sintético especial de la placa amortiguadora es adecuado para altos requerimientos de resistencia al hinchamiento al combustible, aceite, grasa y solventes alifáticos a temperaturas más altas.

El galvanizado del perno banjo también ofrece un alto nivel de protección contra la corrosión.

Este pie nivelador o esta pata regulable está disponible en diferentes diámetros de pie y alturas de husillo.
Nuestros sólidos pies niveladores hechos de hierro fundido gris encuentran su uso en cargas dinámicas elevadas y en el aislamiento de vibraciones y ruido.

El pie nivelador JCMHD 100C-S6-HSD70, que no necesita mantenimiento, se puede ajustar en altura de forma continua a través de la rosca fina (en función de la longitud del husillo) y se puede inclinar hasta cierto punto, lo que facilita el montaje y la alineación precisos.

El ángulo de inclinación ajustable de aprox. 7,5° en cada dirección mediante el tornillo hueco con rodamiento de bolas garantiza una alineación estable y precisa de la máquina.

  • Instalación antideslizante gracias a la placa antideslizante
  • Amplio rango de ajuste
  • Nivelación exacta a través de infinitamente variable rosca fina
  • Nivelación de suelos irregulares sin necesidad de realizar cimentaciones dispendiosas de hormigón
  • para el montaje de libre de pie o maquinaria atornillada
  • instalación rentable
Los pies niveladores JCMHD 100C-S6 se suministran completamente montados.

Detalles tecnicos

Ø D 110 mm
D1 18,5 mm
H1 20 mm
H2 45 mm
H3 49 mm
H 96 mm
L 38 mm
Schlüsselweite | wrench size 24 mm
max. Belastung | max load 2.500 kg

Nota: El valor de la carga estática máxima se refiere a la placa del pie. Si tiene alguna pregunta sobre la carga de las placas de los pies o los husillos, no dude en ponerse en contacto con nuestro servicio técnico.

Descargar hoja de datos(PDF)


Descarga de datos CAD
Para la descarga CAD, introduzca su dirección de correo electrónico.

Campos de aplicación

  • Centros de mecanizado
  • Sistemas de transferencia
  • Robots industriales
  • Máquinas especiales
  • Construcción de plantas
