Soportes antivibratorios - pies para máquinas SIM

Dimensiones y valores de carga SIM1-80 SIM2-120 SIM3-160 SIM4-200
Soportes antivibratorios - pies para máquia SIM Soportes antivibratorios - pies para máquia SIM Soportes antivibratorios - pies para máquia SIM Soportes antivibratorios - pies para máquia SIM
Diámetro D1 (mm) 79  119  158  198
Diámetro D2 (mm) 62  101  131  171
Altura mínima H1 (mm) 32  38  55  55
Altura máxima H2 (mm) 45  54  75  75
Rango de ajuste (mm) 13  16  20  20
Rosca M10 M12 M20x1.5 M20x1.5
Rosca alternativo M12 M16
Dureza de goma Shore A 80° Shore A 80° Shore A 80° Shore A 80°
Constante del resorte:
      Vertical (kN/mm) 3,3  17  21
      Horizontal (kN/mm) 1,2  2,5
Grado de amortiguación (C/Cc) 0,09  0,09  0,09  0,09
Carga estática máxima (kg) 500  1200  3000  4000
Peso sin tornillo (kg) 0,5  1,3  2,8  4,6

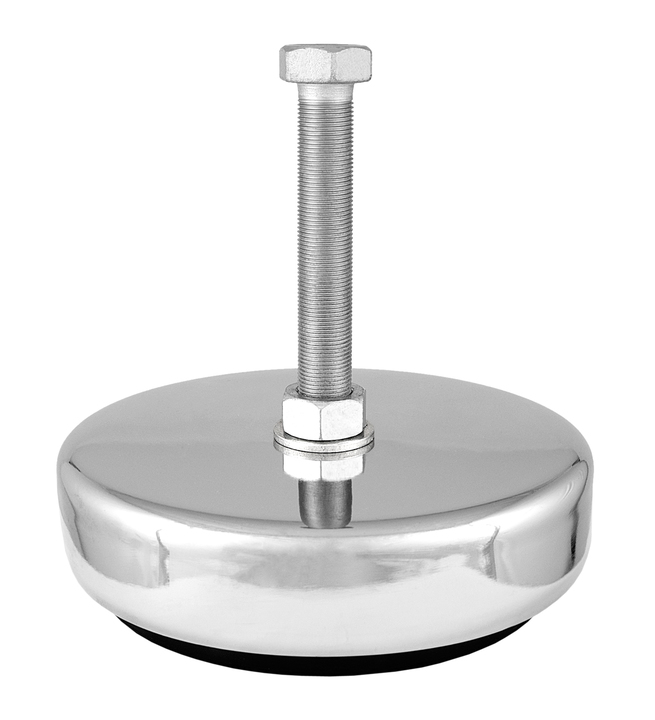

Tornillo de nivelación con tuerca y arandela
Art.-No. SIM1-80M10x80H SIM2-120M12x80H SIM3-160M20x1.5x150H SIM4-200M20x1.5x150H
Precio por pieza
más 19% de IVA.
más gastos de envío y embalaje
€23,70
€49,75
€97,19
€141,03

Nota: El valor de la carga estática máxima se refiere a la placa del pie. Si tiene alguna pregunta sobre la carga de las placas de los pies o los husillos, no dude en ponerse en contacto con nuestro servicio técnico.

  • Placa de base: Acero cromado
  • Husillo roscado: Acero galvanizado
  • Elastómero: 80° Shore A

Soportes antivibratorios o pies para máquinas SIM

Los soportes antivibratorios o pies para máquinas SIM se utilizan para cargas dinámicas verticales y horizontales elevadas y para amortiguar las vibraciones fuertes. Las propiedades también aseguran la reducción de ruido por aislamiento del ruido estructural. Además, el sencillo y preciso sistema de nivelación ofrece un alto grado de seguridad y flexibilidad en el posicionamiento de las máquinas y equipos.

  • Amortiguación vertical y horizontal efectiva
  • Instalación sin fondeo
  • Nivelación simple y precisa
  • Regulación continua de la altura
  • Compensación de suelos irregulares
Para la descarga CAD, introduzca su dirección de correo electrónico.
  • Compresores
  • Punzonadoras
  • Agregados diesel
  • Sistemas de bombeo
  • Máquina para moldear por inyección
  • Máquinas de embalaje
  • Prensas hidráulicas y mecánicas
  • Máquinas para el procesamiento de caucho
  • Máquinas de medición y prueba
