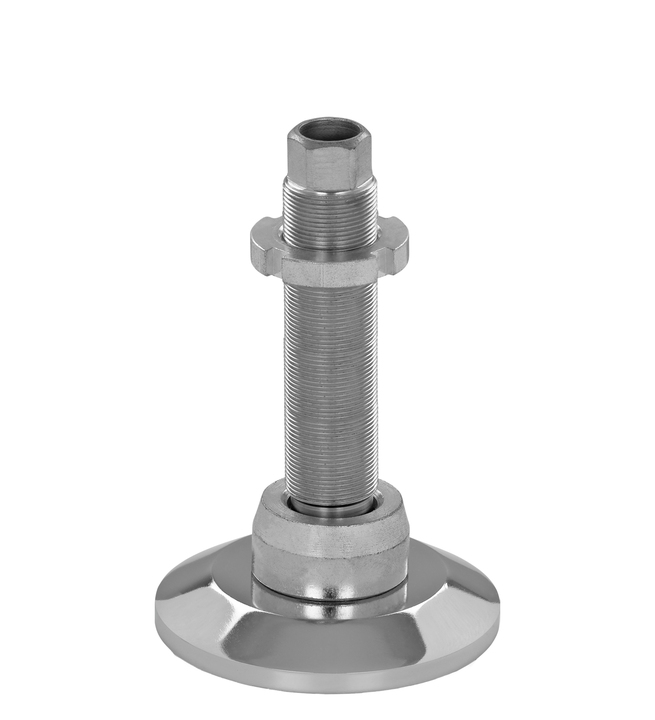

Pie nivelador - pata regulable JCMHD 100C-ST-HSD145

Art.-No.: JCMHD100C-ST-HSD145
Precio por pieza
Plazo de entrega a petición
€56,55 más 19% de IVA.
más gastos de envío y embalaje
  • Placa del pie: Placa de fundición cromada
  • Tornillo hueco: Acero 37-2 galvanizado
  • sin amortiguación - galvanizado con inserto de acero
  • Tuerca ranurada: acero galvanizado
Las piezas de hierro fundido son más resistentes a la corrosión que el acero. La resistencia a la corrosión del pie nivelador JCMHD 100C-ST-HSD145 aumenta aún más con el cromado. Es un material con buena conductividad térmica, buenas propiedades de amortiguación y buena rigidez debido a su aspereza.

El galvanizado del perno banjo también ofrece un alto nivel de protección contra la corrosión.

Este pie nivelador o esta pata regulable está disponible en diferentes diámetros de pie y alturas de husillo.
Nuestros pies niveladores sólidos o esta pata regulable con placa de fundición cromada se utilizan para cargas dinámicas elevadas.

Los pies niveladores sin mantenimiento son infinitamente ajustables en altura a través de la rosca (dependiendo de la longitud del husillo) y pueden inclinarse hasta cierto punto, lo que simplifica el montaje y la alineación precisos.

El ángulo de inclinación ajustable de aprox. 7,5° en cada dirección mediante el tornillo hueco con rodamiento de bolas garantiza una alineación estable y precisa de la máquina.

  • Amplio rango de ajuste
  • Nivelación exacta a través de infinitamente variable rosca fina
  • Nivelación de suelos irregulares sin necesidad de realizar cimentaciones dispendiosas de hormigón
  • para el montaje de libre de pie o maquinaria atornillada
  • instalación rentable
Los pies niveladores se suministran completamente montados.

Detalles tecnicos

Ø D 110 mm
D1 18,5 mm
H1 19 mm
H2 44 mm
H3 49 mm
H 170 mm
L 105 mm
Schlüsselweite | wrench size 24 mm
max. Belastung | max load 2.500 kg

Nota: El valor de la carga estática máxima se refiere a la placa del pie. Si tiene alguna pregunta sobre la carga de las placas de los pies o los husillos, no dude en ponerse en contacto con nuestro servicio técnico.

Descargar hoja de datos(PDF)


Descarga de datos CAD
Para la descarga CAD, introduzca su dirección de correo electrónico.

Campos de aplicación

  • Centros de mecanizado
  • Sistemas de transferencia
  • Robots industriales
  • Máquinas especiales
  • Construcción de plantas
